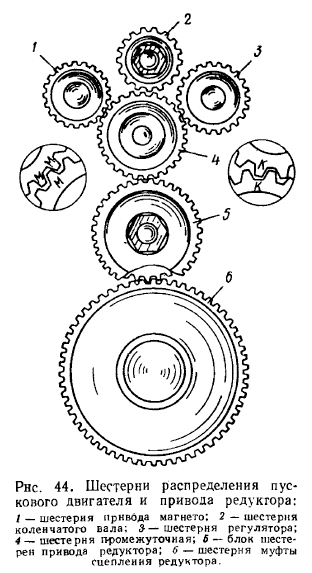

Вращение от пускового двигателя к дизелю передается через блок шестерен 5 (рис. 44) и одноступенчатый редуктор, который крепится к картеру маховика дизеля тремя болтами.

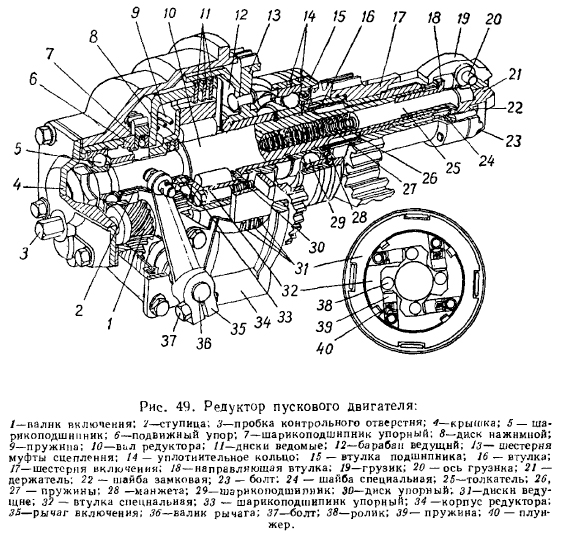

Редуктор состоит из корпуса 36 (рис. 49) с крышкой 4, вала 10, муфты сцепления и механизма автоматического выключения.

После запуска и прогрева пускового двигателя включают муфту сцепления редуктора поворотом рычага 37. Перемещаясь вперед, вдоль оси вала, подвижный упор 6 через упорный подшипник 7 и нажимной диск 8 прижимает ведомые диски 12 к ведущим 33. При сжатых дисках движение от шестерни 14 передается специальной втулке 34. На внутренней поверхности ее имеется четыре фасонных паза, в каждом из которых размещается по одному цилиндрическому ролику 39. Пазы втулки выполнены таким образом, что при включении муфты, когда втулка начинает вращаться, ролики перекатываются по профилю паза в направлении, противоположном вращению втулки, и заклинивают ее на валу редуктора. Вращение от пускового двигателя передается валу редуктора, а вместе с ним — шестерне включения 18 и маховику дизеля. Четыре пружины 40 с плунжерами 41, расположенными в гнездах специальной втулки, способствуют равномерному заклиниванию роликов.

После пуска дизеля число оборотов коленчатого вала быстро возрастает и вращение от дизеля начинает передаваться валу редуктора. При этом ролики специальной втулки в результате возникновения разности скоростей начинают проскальзывать по валу и перекатываться по пазу в сторону профиля с большим радиусом, освобождая втулку от заклинивания. Втулка начинает свободно вращаться на валу редуктора, и пусковой двигатель отключается от редуктора, что предохраняет его от «разноса» после пуска дизеля.

По мере увеличения частоты вращения коленчатого вала дизеля грузики 21 под действием центробежной силы расходятся и при достижении частоты вращения вала дизеля из зацепления и освобождают держатель. Под действием пружин 27 и 28 толкатель 26 перемешает держатель 23 назад, выводя шестерню 18 из зацепления с венцом маховика, автоматически отключая вал редуктора.

Детали редуктора смазываются моторным маслом, применяемым для картер ной смазки дизеля. Масло в редуктор заливается через отверстие в верхней части корпуса редуктора. Для контроля уровня масла на крышке 4 редуктора имеется отверстие, закрытое пробкой 3. Отверстие для слива масла нз редуктора расположено в корпусе насоса предпусковой прокачки масла. Когда муфта сцепления редуктора выключена при работающем пусковом двигателе, имеет место незначительное «ведение» вала редуктора за счет сил трения в масле. Поэтому во избежание поломки зубьев шестерни включения и венца маховика категорически запрещается включать шестерню при работающем пусковом двигателе.
