Правильно отрегулированная муфта сцепления во включенном состоянии не должна пробуксовывать и при нажатии на педаль должна полностью выключаться.

Для нормальной работы муфты сцепления между упором 11 (рис. 52) выжимного подшипника и кольцом 12 отжимных рычагов при включенной муфте должен быть зазор в пределах 3,5 – 4,0 мм. По мере износа фрикционных накладок ведомых дисков зазор уменьшается или совсем исчезает, в результате чего муфта сцепления пробуксовывает. При этом происходит интенсивный износ фрикционных накладок ведомых дисков и упорного кольца отжимных рычагов, а также выход из строя выжимного подшипника, в результате чего возможен полный отказ в работе муфты сцепления.

При слишком большом зазоре (более 5 мм) муфта сцепления выключается не полностью и это приводит к быстрому износу фрикционных накладок ведомых дисков и накладки колодки тормозка, что затрудняет переключение передач, в особенности при трогании трактора с места.

Зазор между упором выжимного подшипника 10 и кольцом 12 отжимных рычагов регулируйте в следующем порядке:

Для этого:

• снимите крышку люка корпуса муфты сцепления;
• проворачивая коленчатый вал дизеля, поочередно отпустите болты крепления пластин 9, сдвиньте их от гайки и отверните каждую регулировочную гайку 7 на полтора оборота (при повороте регулировочной гайки на одну грань упорное кольцо 12 отжимных рычагов перемещается на 1,1 мм);
• увеличивая длину тяги 25, отрегулируйте зазор между упором выжимного подшипника и кольцом отжимных рычагов в пределах 3,5 – 4,0 мм;
• проверьте равномерность зазора и одновременность касания отжимных рычагов кольца 12 при выключении муфты сцепления;
• после установки требуемого зазора застопорите регулировочные гайки 7 стопорными пластинами 9 и затяните болты 8;
• проверьте величину хода корпуса 4 выжимного подшипника, который должен быть в пределах 21 – 22 мм при ходе педали 150 – 160 мм.


Одновременно с регулировкой муфты сцепления проверьте и при необходимости отрегулируйте тормозок.

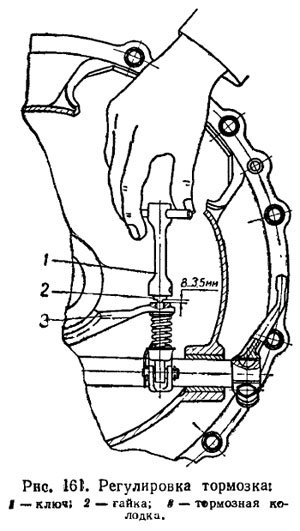

Для проверки и регулировки зазора (рис. 161) между шкивом вала муфты сцепления и фрикционной накладкой колодки тормозка полностью выключите муфту, а затем гайкой 2 серьги тормозка отрегулируйте зазор в пределах 3,0 – 8,5 мм между торцом бонки тормозной колодки 3 и торцом гайки. Для получеяия необходимого зазора отверните гайку 2 до полного выхода ее выступа из паза бонки колодки тормозка, а затем заверните ее на один-два щелчка.

При необходимости регулировки зазора между клапаном 1 (рис. 53) и плунжером 7 пневмосервомехакизма 20 (рис. 52), отвинтите гайку 10 (рис. 53) и выньте клапан 1 с пружиной 9. Затем, отвинчивая или завинчивая регулировочную гайку 4, отрегулируйте расстояние от торца плунжера до посадочного торца под клапан в корпусе. Зазор должен быть в пределах 1,8*0,1 мм. После установки необходимого зазора законтрите контргайкой регулировочную гайку, установите на место клапан с пружиной и соберите привод управления муфтой сцепления.

Работу привода управления муфтой сцепления проверяйте при давлении воздуха в пневматической системе не менее 0,5 МПа (5 кгс/см²).

Во время работы дизеля не держите ногу на педали муфты сцепления, так как это приводит к преждевременному износу фрикционных накладок ведомых дисков и выходу из строя выжимного подшипника и кольца отжимных рычагов.

Муфта сцепления и дизель сбалансированы в сборе. Поэтому для сохранения первоначальной балансировки после разборки установите нажимной диск с кожухом относительно маховика в положение, в котором они находились до разборки.
