Для нормального освещения пути при движении трактора имеет большое значение правильная регулировка света передних фар.

Регулируйте фары следующим образом:

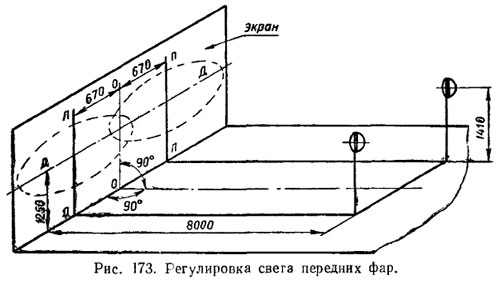

• установите трактор с нормально накачанными шинами на ровной площадке перпендикулярно экрану. Расстояние между стеклами передних фар и экраном — 8 м. Экран должен быть размечен в соответствии с рис. 173;
• включите свет и, действуя ножным переключателем, убедитесь, что в фарах одновременно загораются нити дальнего или ближнего света;
• включите дальний свет, одну из фар закройте светонепроницаемым материалом. Установите фару так, чтобы оси симметрии светового пятна совпали с осями, размеченными на экране;
• таким же образом отрегулируйте вторую фару, наблюдая за тем, чтобы центры обоих световых пятен находились на одной высоте;
• после регулировки обе фары должны дать общее яркое пятно, растянутое по горизонтали. Середина пятна должна лежать в вертикальной плоскости, проходящей через продольную ось трактора.

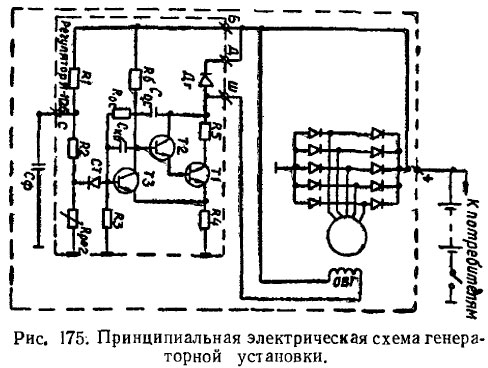

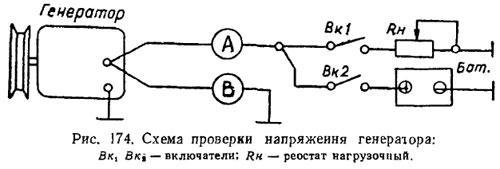

Если есть необходимость в проверке генератора на стенде, проводите ее в комплекте с аккумуляторной батареей, электрические соединения производите согласно схеме, показанной на рис. 174, 175.

При частоте вращения ротора генератора 75 об/с (4500 об/мин) и токе нагрузки 36А напряжение на клемме «В» генератора относительно его корпуса должно быть в пределах 13,7 – 14,5 В.
Проверку исправности блокировки запуска пускового двигателя выполняйте в такой последовательности:

• затормозите трактор ручным тормозом;
• установите рычаг переключения диапазонов и заднего хода в нейтральное положение и запустите электростартером пусковой двигатель;

• остановите пусковой двигатель;
• выжмите до отказа даль муфты сцепления;
• выключите поочередно все диапазоны и задний ход и после каждого включения произведите запуск пускового двигателя.


При включенных диапазонах и заднем ходе пусковой двигатель не должен запускаться. Если хотя бы при одном включенном положении пусковой двигатель запускается, произведите регулировку блокировки запуска пускового двигателя в такой последовательности; ослабьте четыре зажима крепления крышки пола, снимите крышку, отсоедините два провода, подходящие к включателю ВК-403; поочередно уменьшая количество регулировочных прокладок 2 (рис. 176), под включателем 1, добейтесь такого положения включателя, когда при любом включенном диапазоне и заднем ходе пусковой двигатель не запускается.
